● 單懸貪結構,設計簡潔,極牑性價秣。 |

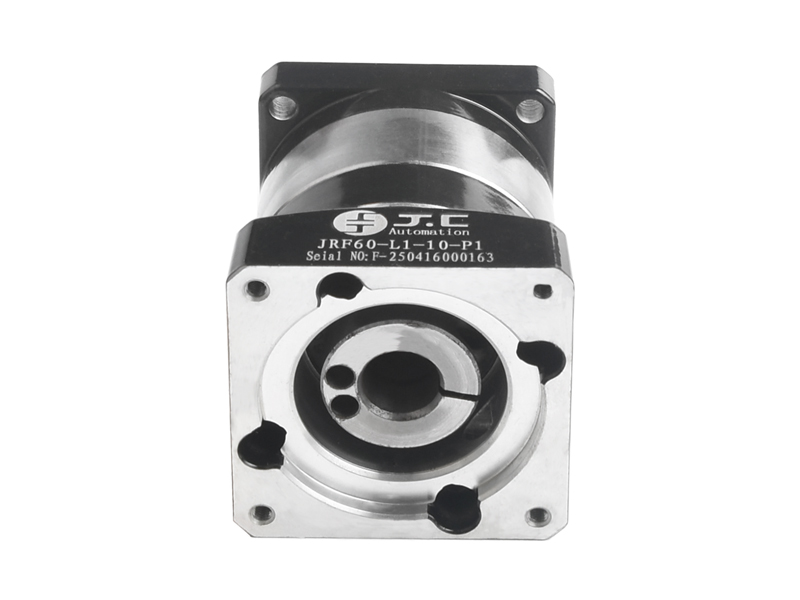

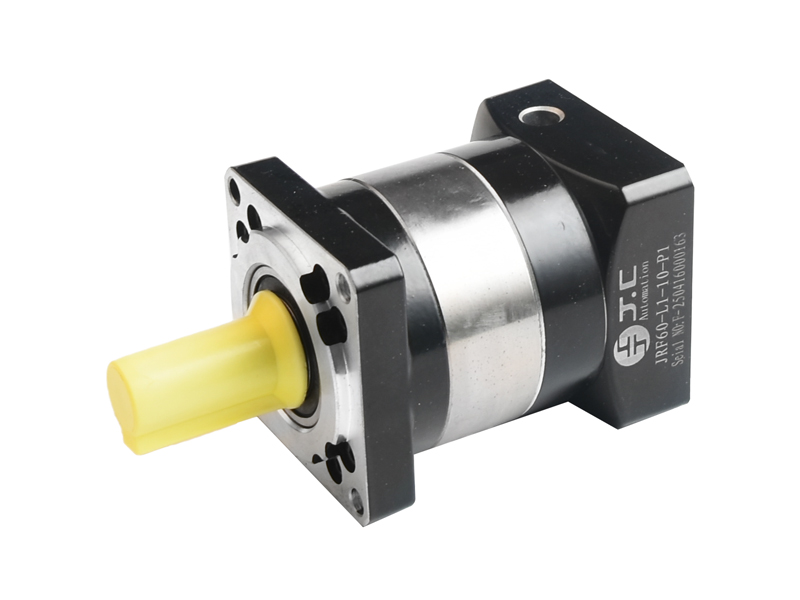

| JRF標準行星減速機系列 | ||||||
| JRF | 90 | L1 | 7 | P1 | ||
| 產品系列 | 產品規格 | 級數 | 傳動比 | 背隙 | 輸出形式 | 備注 |
| 60 80 90 120 | L1:=1級 L2:=2級 |
L2: 9 12 15 16 20 25 30 35 40 50 70 100
|
P1=精密間隙 P2:標注間隙 |
S1=光軸輸出 無:帶鍵輸出 |
電機制造商及規格型號??梢灾苯犹峁┹敵鲞B接尺寸 | |
| 技術參數 / 規格 | JRF60 | JRF80 | JRF90 | JRF120 | |||
| 扭矩 | Nm | 1.5倍額定扭矩 | |||||
| 緊急制動扭矩 | Nm | 2.5倍額定扭矩 | |||||
| 容許徑向力 | N | 240 | 400 | 450 | 1240 | ||
| 容許軸向力 | N | 220 | 420 | 430 | 1000 | ||
| 抗鈕剛性 | Nm/arcmin | 1.8 | 4.7 | 4.85 | 11 | ||
| 最大輸入轉速 | rpm | 8000 | 6000 | 6000 | 6000 | ||
| 額定輸入轉速 | rpm | 4000 | 3500 | 3500 | 3500 | ||
| 噪音 | dB | ≤58 | ≤60 | ≤60 | ≤65 | ||
| 平均壽命 | h | 20000 | |||||
| 滿載效率 | % | L1 ≥ 96% L2 ≥ 94% | |||||
| 回程間隙 | P1 | L1 | arcmin | ≤8 | ≤8 | ≤8 | ≤8 |
| L2 | arcmin | ≤12 | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | arcmin | ≤16 | ≤16 | ≤16 | ≤16 | |
| L2 | arcmin | ≤20 | ≤20 | ≤20 | ≤20 | ||
| 轉動慣量 | L1 | 3 | Kg.c㎡ | 0.46 | 0.77 | 1.73 | 12.78 |
| 4 | Kg.c㎡ |
0.46 |
0.77 | 1.73 | 12.78 | ||
| 5 | Kg.c㎡ | 0.46 | 0.77 | 1.73 | 12.78 | ||
| 7 | Kg.c㎡ | 0.41 | 0.65 | 1.42 | 11.38 | ||
| 10 | Kg.c㎡ | 0.41 | 0.65 | 1.42 | 11.38 | ||
| L2 | 12 | Kg.c㎡ | 0.44 | 0.72 | 1.49 | 12.18 | |
| 15 | Kg.c㎡ | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 20 | Kg.c㎡ | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 25 | Kg.c㎡ | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 28 | Kg.c㎡ | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 40 | Kg.c㎡ | 0.44 | 0.72 | 1.49 | 12.18 | ||
| 50 | Kg.c㎡ | 0.34 | 0.58 | 1.25 | 11.48 | ||
| 100 | Kg.c㎡ | 0.34 | 0.58 | 1.25 | 11.48 | ||
| 技術參數 / 規格 | JRF60 | JRF80 | JRF90 | JRF90120 | ||
| 級數 | 速比 | |||||
| 額 定 扭 矩 (Nm) TN |
L1 | 3 | 27 | 50 | 96 | 161 |
| 4 | 40 | 90 | 122 | 210 | ||
| 5 | 40 | 90 | 122 | 210 | ||
| 7 | 34 | 48 | 95 | 170 | ||
| 10 | 16 | 22 | 56 | 86 | ||
| L2 | 9 | 27 | 50 | 96 | 161 | |
| 12 | 27 | 50 | 96 | 161 | ||
| 15 | 27 | 50 | 96 | 161 | ||
| 16 | 40 | 90 | 122 | 210 | ||
| 20 | 40 | 90 | 122 | 210 | ||
| 25 | 40 | 90 | 122 | 210 | ||
| 28 | 40 | 90 | 122 | 210 | ||
| 30 | 27 | 50 | 96 | 161 | ||
| 35 | 40 | 90 | 122 | 210 | ||
| 40 | 40 | 90 | 122 | 210 | ||
| 50 | 40 | 90 | 122 | 210 | ||
| 70 | 34 | 48 | 95 | 170 | ||
| 100 | 16 | 22 | 56 | 86 | ||
| 防護等級 | IP65 | |||||
| 環境溫度 | 90℃至-10℃ | |||||
| 重量(Kg) | L1 | 0.98 | 2.3 | 3.12 | 7.08 | |
| L2 | 1.26 | 2.97 | 3.82 | 8.7 | ||

| 機型/代號 | JRF-L1 | |||||||||||||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | A1 | A2 | S1 | S2 | S3 | S4 | B | H | C | |
| JRF60-L1 | 70 | 5.5 | 14 | 17 | 50 | 60 | 14 | 50 | 70 | M4 | 30 | 35 | 3 | 22 | 58 | 31 | 4 | 60 | 60 | 3 | 20 | 5 | 18 | 5 | 16 | M5 |
| JRF80-L1 | 90 | 6.5 | 20 | 25 | 60 | 80 | 19 | 70 | 90 | M5 | 36 | 40.5 | 3 | 38 | 64.5 | 42 | 5 | 80 | 80 | 4 | 25 | 5 | 18 | 6 | 22.5 | M5 |
| JRF90-L1 | 100 | 6.5 | 20 | 25 | 80 | 90 | 19 | 70 | 90 | M5 | 36 |
40.5 |
3 | 32 | 82 | 47 | 6 | 90 | 90 | 3 | 25 | 6 | 18 | 6 | 22.5 | M5 |
| JRF120-L1 | 130 | 8.5 | 25 | 35 | 110 | 120 | 22 | 110 | 145 | M8 | 50 | 55.5 | 4 | 50 | 99.5 | 57.5 | 10 | 120 | 120 | 5 | 40 | 8 | 25 | 8 | 28 | M10 |
| 客戶定制 | ||||||||||||||||||||||||||

| 機型/代號 | JRF-L2 | |||||||||||||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | A1 | A2 | S1 | S2 | S3 | S4 | B | H | C | |
| JRF60-L2 | 70 | 5.5 | 14 | 17 | 50 | 60 | 14 | 50 | 70 | M4 | 30 | 35 | 3 | 22 | 75.5 | 31 | 4 | 60 | 60 | 3 | 20 | 5 | 18 | 5 | 16 | M5 |
| JRF80-L2 | 90 | 6.5 | 20 | 25 | 60 | 80 | 19 | 70 | 90 | M5 | 36 | 40.5 | 3 | 38 | 86.5 | 42 | 5 | 80 | 80 | 4 | 25 | 5 | 18 | 6 | 22.5 | M5 |
| JRF90-L2 | 100 | 6.5 | 20 | 25 | 80 | 90 | 19 | 70 | 90 | M5 | 36 | 40.5 | 3 | 32 | 104.5 | 47 | 6 | 90 | 90 | 3 | 25 | 6 | 18 | 6 | 22.5 | M5 |
| JRF120-L2 | 130 | 8.5 | 25 | 35 | 110 | 120 | 22 | 110 | 145 | M8 | 50 | 55.5 | 4 | 50 | 129 | 57.5 | 10 | 120 | 120 | 5 | 40 | 8 | 25 | 8 | 28 | M10 |
| 客戶定制 | ||||||||||||||||||||||||||
